| ชื่อแบรนด์: | ANS |
| เลขรุ่น: | ANS-RCCB-63A |
| ขั้นต่ำ: | 1pc |
| ราคา: | USD |
| รายละเอียดการบรรจุ: | แพคเกจการส่งออกมาตรฐาน |
| เงื่อนไขการจ่ายเงิน: | L / C, D / A, D / P, T / T, Wester N Union, MoneyGram |

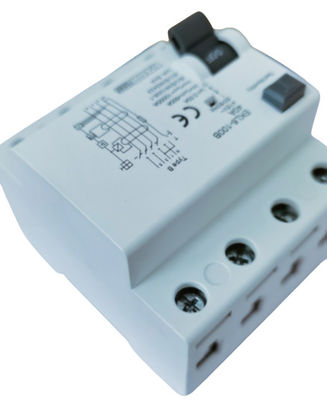

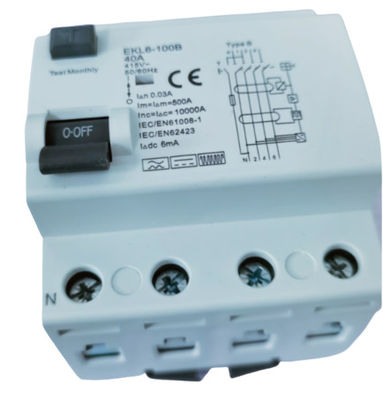

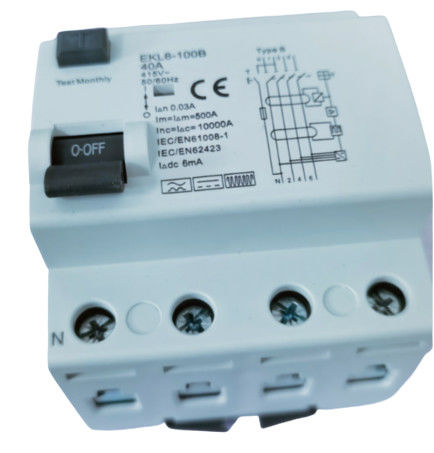

สวิตช์รั่ว 4 ขั้ว 3 เฟส 63A 40mA พร้อม DC 6mA อุปกรณ์ตัดวงจรกระแสไฟตกค้าง
ข้อมูลทางเทคนิค
| โหมด | แม่เหล็กไฟฟ้า | ||||||||
| ประเภท (ตรวจจับรูปคลื่นของการรั่วไหลของดิน) จัดอันดับปัจจุบันIn |
63A | ||||||||
| เสา | 4P | ||||||||
| พิกัดแรงดันไฟฟ้า Ue | 2P 240V~, 4P 415V~ | ||||||||
| แรงดันฉนวน Ui | 500V | ||||||||
| จัดอันดับความถี่ | 50/60Hz | ||||||||
| จัดอันดับการดำเนินงานที่เหลือในปัจจุบัน(I△n) | 30mA | ||||||||
| กระแสไฟตกค้างที่ได้รับการจัดอันดับ (I△dc) | 6mA | ||||||||
| จัดอันดับความสามารถในการสร้างและทำลายที่เหลือ (I△m) | 500A(In≤40A), 10In(In>40A) | ||||||||
| กระแสไฟลัดวงจร Inc= I△c | 10,000A 10000 | ||||||||
| แบ่งเวลาภายใต้ I△n แรงกระตุ้นพิกัดทนต่อแรงดันไฟฟ้า (1.5/50) Uimp | ≤0.1วินาที 4000V | ||||||||
| แรงดันทดสอบอิเล็กทริกที่ ind.Freq.เป็นเวลา 1 นาที | 2.5kV | ||||||||
| อายุการใช้งานไฟฟ้า | 2,000 รอบ | ||||||||
| ชีวิตเครื่องกล | 4,000 รอบ | ||||||||
การติดตั้ง
| ตัวบ่งชี้ตำแหน่งการติดต่อ | ใช่ | ||||||||
| ระดับการป้องกัน อุณหภูมิแวดล้อม (มีค่าเฉลี่ยรายวัน≤35℃) |
IP20 -5℃~+40℃ |
||||||||
| อุณหภูมิในการจัดเก็บ | -25℃~+70℃ | ||||||||
| ประเภทการเชื่อมต่อเทอร์มินัล | สายเคเบิล / บัสบาร์ชนิดพิน / บัสบาร์ชนิด U | ||||||||
| ขนาดขั้วบน/ล่างสำหรับสายเคเบิล | 35mm2 18-3AWG | ||||||||
| ขนาดขั้วบน/ล่างสำหรับบัสบาร์ | 35mm2 18-3AWG | ||||||||
| แรงบิดขัน | 2.5Nm 22In-lbs | ||||||||
| การติดตั้ง | บนราง DIN EN60715 (35 มม.) โดยใช้อุปกรณ์คลิปหนีบเร็ว | ||||||||
| การเชื่อมต่อ | แหล่งจ่ายไฟทั้งสองทิศทาง | ||||||||
| มุมที่ปกคลุมด้วยวัตถุฉนวน 0 ° |
I△n＞0.01A 0.35I△n≤I△≤1.4I△n |
ฉัน△n≤0.01A 0.35I△n≤I△≤2I△n |
|||||||||||||||||||||||||||||
| 90° | 0.25I△n≤I△≤1.4I△n | 0.25I△n≤I△≤2I△n | |||||||||||||||||||||||||||||
| 135° | 0.11I△n≤I△≤1.4I△n | 0.11I△n≤I△≤2I△n | |||||||||||||||||||||||||||||
การรับรอง:TUV
|
|
