| ชื่อแบรนด์: | ANS |
| เลขรุ่น: | ANS-RCD-63A |
| ขั้นต่ำ: | 1pc |
| ราคา: | USD |
| รายละเอียดการบรรจุ: | แพคเกจการส่งออกมาตรฐาน |
| เงื่อนไขการจ่ายเงิน: | L / C, D / A, D / P, T / T, Wester N Union, MoneyGram |

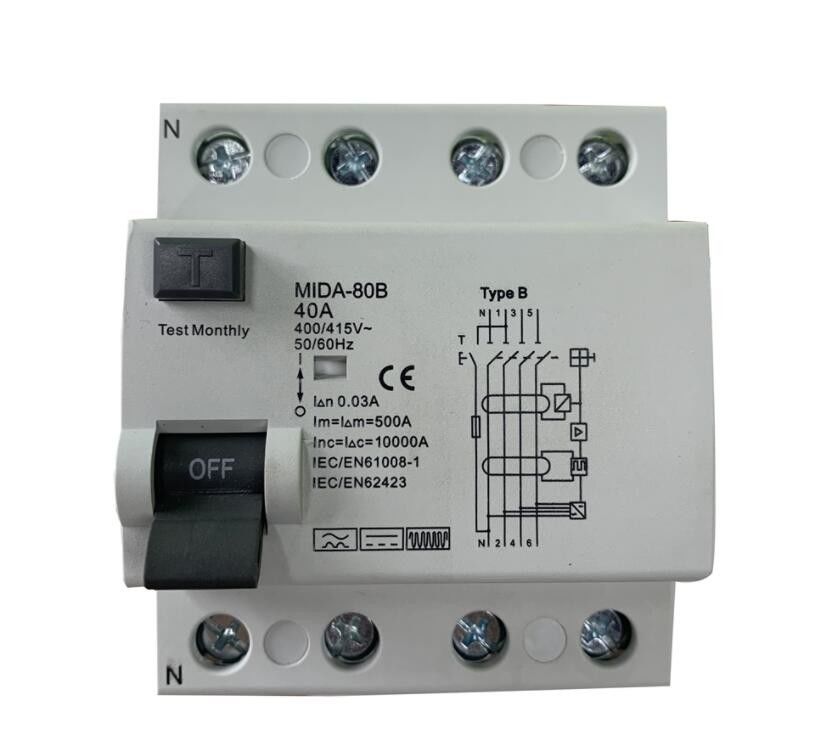

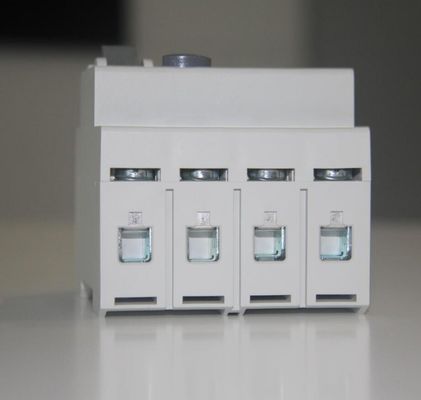

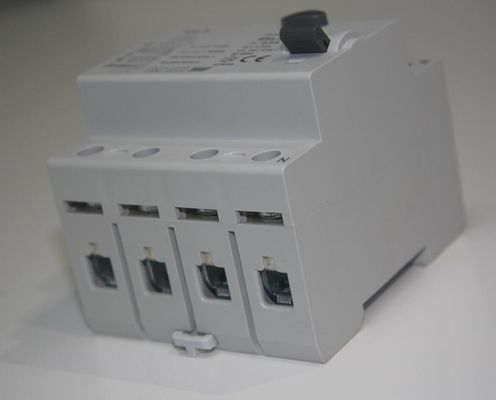

40A 4 ขั้ว 30mA Type B 10KA เครื่องตัดกระแสไฟตกค้าง RCD
Residual Current Devices (RCDs) เป็นอุปกรณ์เปลี่ยนความปลอดภัยได้รับการออกแบบเพื่อความปลอดภัยสำหรับการป้องกันสามประเภท
ข้อมูลจำเพาะ
| ประเภท (ตรวจจับรูปคลื่นของการรั่วไหลของดิน) | ประเภท B RCCB |
| จัดอันดับปัจจุบันIn |
63A
|
| เสา | 4P |
| พิกัดแรงดันไฟฟ้า Ue |
2P 240V~,4P 415V~
|
| แรงดันฉนวน Ui | 500V |
| จัดอันดับความถี่ | 50/60Hz |
| จัดอันดับการดำเนินงานที่เหลือในปัจจุบัน(I n) | 30mA |
| จัดอันดับความสามารถในการสร้างและทำลายที่เหลือ (I m) |
500A(In≤40A), 10In(In>40A)
|
| กระแสไฟลัดวงจร Inc= ฉัน c | 10000A |
| ฟิวส์ SCPD | 10000 |
| แบ่งเวลาภายใต้ฉัน n | ≤0.1วินาที |
| จัดอันดับแรงกระตุ้นทนต่อแรงดันไฟฟ้า (1.5/50) Uimp | 4000V |
| แรงดันทดสอบอิเล็กทริกที่ ind.Freq.เป็นเวลา 1 นาที | 2.5kV |
| อายุการใช้งานไฟฟ้า | 2,000 รอบ |
| ชีวิตเครื่องกล | 4,000 รอบ |
การติดตั้ง
| ตัวบ่งชี้ตำแหน่งการติดต่อ | ใช่ |
| ระดับการป้องกัน | IP20 |
| อุณหภูมิแวดล้อม (มีค่าเฉลี่ยรายวัน≤35°C) | -5 °C~+40°C |
| อุณหภูมิในการจัดเก็บ | -25°C~+70°C |
| ประเภทการเชื่อมต่อเทอร์มินัล | สายเคเบิล / บัสบาร์ชนิดพิน / บัสบาร์ชนิด U |
| ขนาดขั้วบน/ล่างสำหรับสายเคเบิล | 35mm2 18-3AWG |
| ขนาดขั้วบน/ล่างสำหรับบัสบาร์ | 35mm2 18-3AWG |
| แรงบิดขัน | 2.5Nm 22In-lbs |
| การติดตั้ง | บนราง DIN EN60715 (35 มม.) โดยใช้อุปกรณ์คลิปหนีบเร็ว |
| การเชื่อมต่อ |
แหล่งจ่ายไฟทั้งสองทิศทาง
|
ช่วงกระแสสะดุด
|
สะดุดล้ม
|
มุมที่ปกคลุมด้วยวัตถุฉนวน
|
I△n＞0.01A
|
ฉัน△n≤0.01A
|
|
หมุนเวียน
|
0 °
|
0.35I△n≤I△≤1.4I△n
|
0.35I△n≤I△≤2I△n
|
|
แนว
|
90°
|
0.25I△n≤I△≤1.4I△n
|
0.25I△n≤I△≤2I△n
|
|
135°
|
0.11I△n≤I△≤1.4I△n
|
0.11I△n≤I△≤2I△n
|
| รูปคลื่นที่ตรวจจับได้ | ไวต่อกระแสไฟตรงเป็นจังหวะ | หลักฐานกระแสไฟกระชาก |
| ชั้นB รับประกันการสะดุดสำหรับกระแสไฟตกค้างไซน์ไซน์ กระแสไฟตกค้างแบบพัลซิ่ง DC กระแสไฟไซน์ที่เหลือสลับกันสูงถึง 1000Hz กระแสไฟตกค้างโดยตรงเป็นจังหวะ และสำหรับกระแสไฟตกค้างโดยตรงที่ราบรื่น ไม่ว่าจะใช้อย่างฉับพลันหรือเพิ่มขึ้นอย่างช้าๆ |
พวกมันตอบสนองต่อไฟฟ้ากระแสสลับและกระแสไฟลัด DC ที่เต้นเป็นจังหวะซึ่งถึง 0 หรือเกือบ 0 ภายในช่วงเวลาเดียวของความถี่ไฟหลัก |
ความจุไฟกระชากของ RCCB ไม่สะดุดที่คลื่นกระแสไฟกระชากมาตรฐาน 8/20 us ตามมาตรฐาน VDE 0432 ตอนที่ 2 โดยมีค่ากระแสไฟกระชากสูงสุด 250A |
อะไรคือผลกระทบของกระแสไฟตรงตกค้างใน RCDs?
ควรพิจารณาเครื่องทดสอบอิมพีแดนซ์ลูปอิมพีแดนซ์ของ Earth รุ่นเก่าบางรุ่น ซึ่งอาจทำให้ RCD ทำงานโดยไม่ได้ตั้งใจเพื่อป้องกันสิ่งนี้ เครื่องทดสอบอิมพีแดนซ์ลูปความผิดพลาดของโลกบางประเภทได้กำหนดกระแสไฟตรงบนกระแสไฟทดสอบกระแสสลับกระแสไฟตรงนี้อิ่มตัวแกนแม่เหล็กของ RCD เพื่อป้องกันไม่ให้เกิดการสะดุดภายใต้สภาวะการทดสอบ
ในกรณีที่อุปกรณ์ผลิตส่วนประกอบของ DC ตกค้าง เช่น ไดรฟ์แบบปรับความเร็วได้เชื่อมต่อกับการติดตั้งระบบไฟฟ้า ส่วนประกอบ DC สามารถทำให้แกนแม่เหล็กอิ่มตัวและทำให้ RCD ตาบอดหรือล็อค RCD ได้อย่างมีประสิทธิภาพสิ่งนี้เรียกว่า 'การตาบอด' และอาจป้องกันไม่ให้ RCD ทำงานหรือลดความไวซึ่งส่งผลให้เกิดสถานการณ์อันตราย
แอปพลิเคชัน
สถานที่ก่อสร้าง
สถานที่เกษตรกรรมและพืชสวน
ดำเนินการสถานที่ที่มีการ จำกัด การเคลื่อนไหว
คาราวานและที่ตั้งแคมป์
นิทรรศการแสดงและยืน
แสงกลางแจ้ง
ท่าจอดเรือ
สถานพยาบาล
อุปกรณ์จ่ายไฟระบบโซลาร์เซลล์
หน่วยเคลื่อนที่หรือเคลื่อนย้ายได้
การติดตั้งการชาร์จรถยนต์ไฟฟ้า
การติดตั้งชั่วคราวสำหรับโครงสร้าง อุปกรณ์ความบันเทิง และบูธที่ลานนิทรรศการ สวนสนุกและละครสัตว์ และ
ระบบทำความร้อนใต้พื้นและเพดาน
การรับรอง:TUV
|
|
