| ชื่อแบรนด์: | ANS |
| เลขรุ่น: | ANS-RCD-40A |
| ขั้นต่ำ: | 1pc |
| ราคา: | USD |
| รายละเอียดการบรรจุ: | แพคเกจการส่งออกมาตรฐาน |
| เงื่อนไขการจ่ายเงิน: | L / C, D / A, D / P, T / T, Wester N Union, MoneyGram |

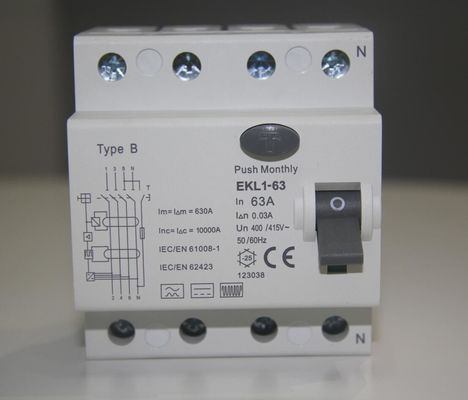

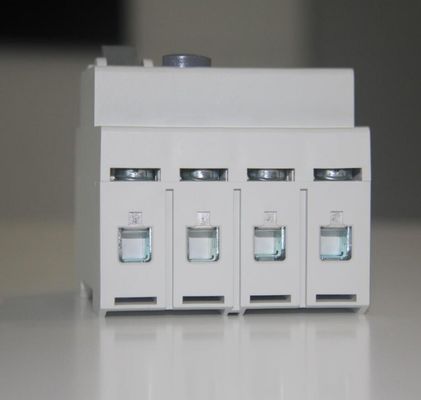

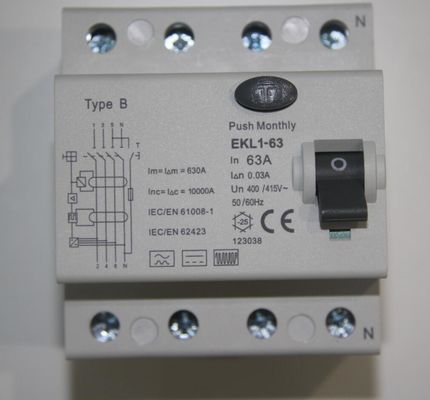

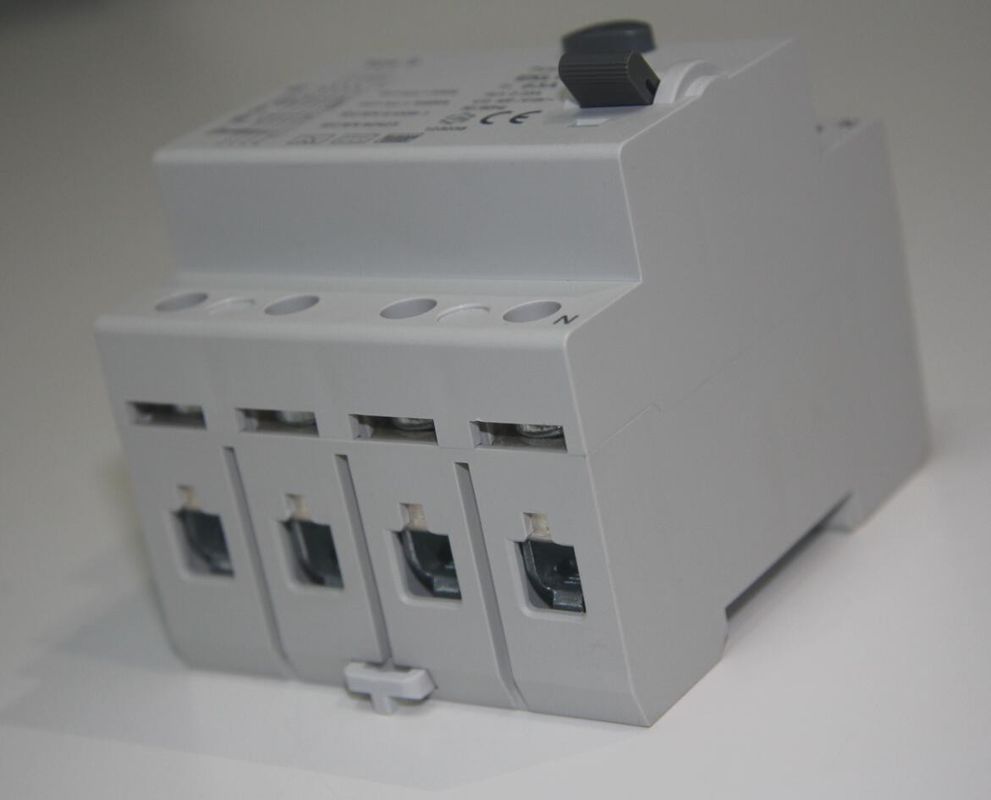

40A 4 ขั้ว 30mA Type B 10KA เครื่องตัดกระแสไฟตกค้าง RCD
รายละเอียดด่วน
Type B RCD นอกเหนือจาก AC ปกติ สามารถตรวจจับกระแสไฟ AC ความถี่สูงและกระแสไฟรั่วของดิน DC บริสุทธิ์ได้การลดความเสี่ยงในการเกิดไฟไหม้และหรือไฟฟ้าดูดโดยการตัดการเชื่อมต่ออัตโนมัติของแหล่งจ่ายไฟขึ้นอยู่กับการเลือกประเภท RCCB EKL1-63B ที่ถูกต้อง
ข้อมูลจำเพาะ
| ประเภท (ตรวจจับรูปคลื่นของการรั่วไหลของดิน) | ประเภท B RCCB |
| จัดอันดับปัจจุบันIn | 40A,63A, 80A,100A |
| เสา | 2เสาและ4เสา |
| พิกัดแรงดันไฟฟ้า Ue | 2Pole: 230V / 240V , 4Pole: 400V / 415V |
| แรงดันฉนวน Ui | 500V |
| จัดอันดับความถี่ | 50/60Hz |
| จัดอันดับการดำเนินงานที่เหลือในปัจจุบัน(I n) | 30mA, 100mA, 300mA |
| จัดอันดับความสามารถในการสร้างและทำลายที่เหลือ (I m) | 500(ใน=2540A) 630(ใน=63A) |
| กระแสไฟลัดวงจร Inc= ฉัน c | 10000A |
| ฟิวส์ SCPD | 10000 |
| แบ่งเวลาภายใต้ฉัน n | ≤0.1วินาที |
| จัดอันดับแรงกระตุ้นทนต่อแรงดันไฟฟ้า (1.5/50) Uimp | 4000V |
| แรงดันทดสอบอิเล็กทริกที่ ind.Freq.เป็นเวลา 1 นาที | 2.5kV |
| อายุการใช้งานไฟฟ้า | 2,000 รอบ |
| ชีวิตเครื่องกล | 4,000 รอบ |
การติดตั้ง
| ตัวบ่งชี้ตำแหน่งการติดต่อ | ใช่ |
| ระดับการป้องกัน | IP20 |
| อุณหภูมิแวดล้อม (มีค่าเฉลี่ยรายวัน≤35°C) | -5 °C~+40°C |
| อุณหภูมิในการจัดเก็บ | -25°C~+70°C |
| ประเภทการเชื่อมต่อเทอร์มินัล | สายเคเบิล / บัสบาร์ชนิดพิน / บัสบาร์ชนิด U |
| ขนาดขั้วบน/ล่างสำหรับสายเคเบิล | 25mm2 18-3AWG |
| ขนาดขั้วบน/ล่างสำหรับบัสบาร์ | 25mm2 18-3AWG |
| แรงบิดขัน | 2.5Nm 22In-lbs |
| การติดตั้ง | บนราง DIN EN60715 (35 มม.) โดยใช้อุปกรณ์คลิปหนีบเร็ว |
| การเชื่อมต่อ | จากบนลงล่าง |
ช่วงกระแสสะดุด
| มุมที่ปกคลุมด้วยวัตถุฉนวน | ฉัน n>0.01A | ฉัน n≤0.01A |
| 0 ° | 0.35I n≤I≤1.4I n | 0.35I n≤I ≤2I n |
| 90° | 0.25ฉัน n≤I≤1.4ฉัน n | 0.25ฉัน n≤ฉัน ≤2ฉัน n |
| 135° | 0.11ฉัน n≤I≤1.4ฉัน n | 0.11I n≤I ≤2In |
| รูปคลื่นที่ตรวจจับได้ | ไวต่อกระแสไฟตรงเป็นจังหวะ | หลักฐานกระแสไฟกระชาก |
| ชั้นB รับประกันการสะดุดสำหรับกระแสไฟตกค้างไซน์ไซน์ กระแสไฟตกค้างแบบพัลซิ่ง DC กระแสไฟไซน์ที่เหลือสลับกันสูงถึง 1000Hz กระแสไฟตกค้างโดยตรงเป็นจังหวะ และสำหรับกระแสไฟตกค้างโดยตรงที่ราบรื่น ไม่ว่าจะใช้อย่างฉับพลันหรือเพิ่มขึ้นอย่างช้าๆ |
พวกมันตอบสนองต่อไฟฟ้ากระแสสลับและกระแสไฟลัด DC ที่เต้นเป็นจังหวะซึ่งถึง 0 หรือเกือบ 0 ภายในช่วงเวลาเดียวของความถี่ไฟหลัก |
ความจุไฟกระชากของ RCCB ไม่สะดุดที่คลื่นกระแสไฟกระชากมาตรฐาน 8/20 us ตามมาตรฐาน VDE 0432 ตอนที่ 2 โดยมีค่ากระแสไฟกระชากสูงสุด 250A |
แอปพลิเคชัน
การทำงาน
การก่อสร้างและคุณลักษณะ
การรับรอง:TUV
|
|
